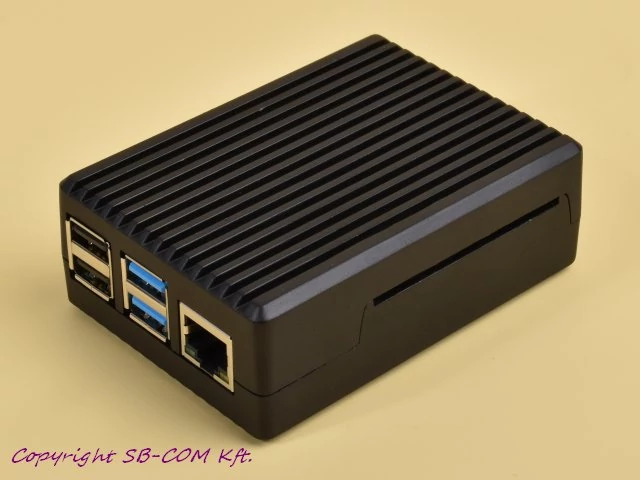

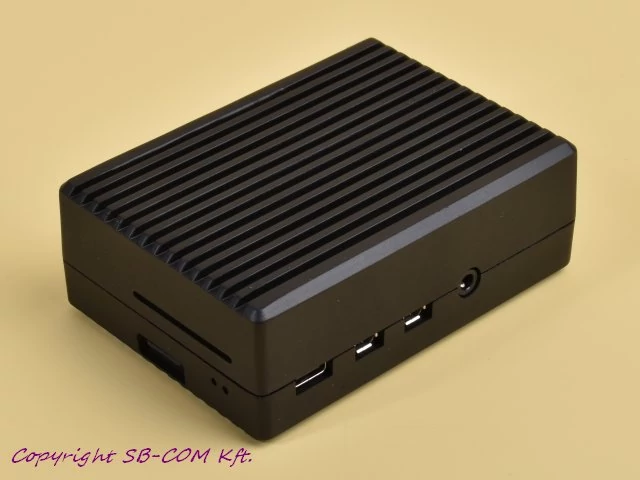

Alumínium hűtőborda ház Raspberry Pi 4-hez

Alumínium hűtőborda ház Raspberry Pi 4-hez

Főbb jellemzői:

• Sűrűn bordázott és feketére eloxált alumínium ötvözet a minél nagyobb hőleadó felület érdekében.

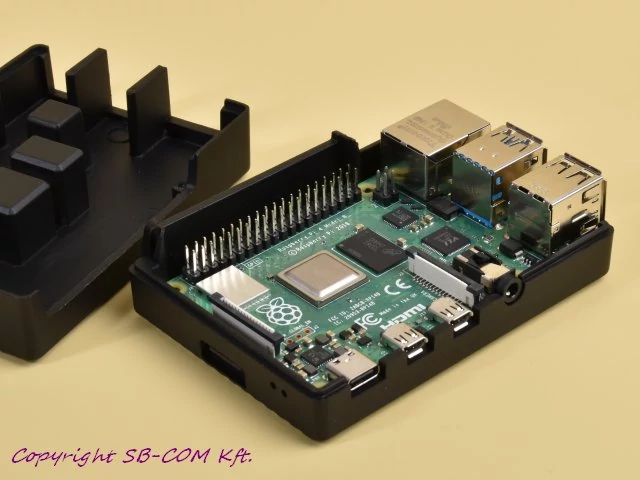

• A Raspberry Pi 4 Model B teljes körkörös védelmét biztosítja.
• Burkolt belső csatlakozók. Ne aggódj a wifi jelet nem árnyékolja!
• Hangtalan működést biztosít.
• A megerősített alumínium alapanyagnak köszönhetően könnyű és tartós, valamint hosszú távon is a korróziónak ellenálló kivitel.
• A többrészes öntapadós szilícium alapú hővezető padok közvetlenül a melegedés szempontjából kritikus pontokon viszik át a hőt az alumínium házra, ezzel segítve a disszipációt. Használhatsz a CPU-hoz speciális szilikonpasztát (nem tartozék), amivel tovább javíthatod a hőátadás hatásfokát.
• Méretek: 100x72x35mm

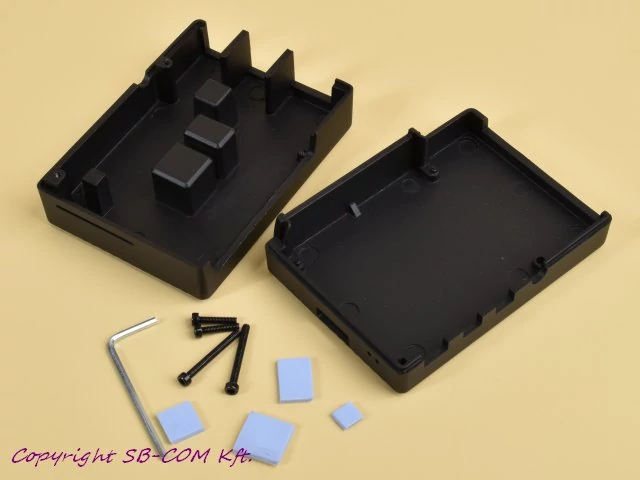

A képen szereplő hővezető padok közül a CPU számára kialakított, legnagyobb méretű a legfontosabb. Az alaplapról készült gyári hőtérképes felvételeken jól látszódik, hogy a processzor az elsődleges hőtermelő. A 4-es sorozat megjelenését követően tapasztalható igen intenzív CPU melegedést szoftveres probléma okozta, melyen azóta sokat javítottak. Az USB HUB áramkörnél és a dc tápcsatlakozónál található 5V/3,3V-os átalakító részen lehet még némi melegedéssel számolni, de a memória áramkör (középső pad a bordán) gyakorlatilag a környezete hőmérsékletét veszi át, így hűtésére nincs feltétlenül külön szükség. Ezen tapasztalatok alapján azt tanácsoljuk, hogy aki nem túl gyakorlott, annak elég a CPU-hoz adott öntapadós hőátadó tappancs felragasztása. A kisebb méretű hőátadók elhagyásának nem lesz számottevő jelentősége.

Itt találhatóak a melegedéssel kapcsolatos gyári mérések: https://www.raspberrypi.org/blog/thermal-testing-raspberry-pi-4/

Kizárólag a Raspberry Pi 4 Model B alaplapokkal kompatibilis.
